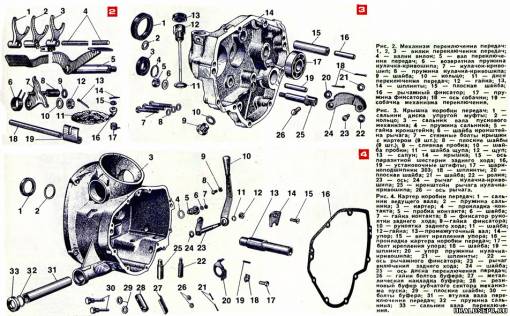

При долгой эксплуатации мотоцикла в коробке передач возникают более или менее сложные неисправности. Чтобы ремонт, связанный обычно с заменой изношенных деталей, был успешным, надо знать, во-первых, чем вызвана неисправность, а во-вторых, как ее правильно устранить. Иначе вместо одной неполадки можно получить другую. Назовем сначала основные неисправности, которые могут возникнуть в коробке, их причины и способы устранения, а затем приведем порядок ее разборки и сборки. Пусковая педаль опускается до упора, но коленчатый вал не поворачивается. Чтобы определить причину, включают передачу и нажимают пусковую педаль. Если мотоцикл остается неподвижным — значит поломаны зубья у шестерен 38 и 39 (рис. 1) храпового механизма или пускового зубчатого сектора 46 и надо эти детали заменить. Если мотоцикл слегка перемещается — пробуксовывает сцепление и необходимо отрегулировать его привод. Пусковая педаль не возвращается в верхнее положение. Если ее можно легко поднять рукой — поломана пружина 45 пускового механизма или специальная шайба 44, за выступ которой крепят конец пружины. У пружины обычно обламывается выступ, входящий в отверстие зубчатого сектора. Шайба же может износиться и выйти из зацепления с кулачками втулки 42. В этих случаях достаточно заменить поврежденную пружину или ввести шайбу в зацепление с кулачками втулки или сектора. Большой свободный ход рычага 52 пускового вала, как правило, следствие появившегося люфта в соединении его с валом 47. Достаточно сильнее забить клиновой болт 50, стягивающий эти детали, и затянуть гайку 48, чтобы уменьшить ход рычага. Не включается одна из передач. Причина — поломка одного из штифтов в диске 11 (рис. 2) переключения передач, Диск в сборе заменяют новым. Передачи самопроизвольно выключаются при движении мотоцикла. Это может быть вызвано неправильной регулировкой механизма принудительного выключения сцепления, износом шлицев муфт 5 и 10 (см. рис. 1), включающих передачи, или шлицев шестерен. При ремонте негодные детали заменяют. Шумную работу коробки передач вызывают недостаточное количество масла в ней, износ зубьев шестерен или подшипников ведущего или ведомого валов. Изношенные детали надо при удобном случае заменить, не дожидаясь их поломки. Для ремонта коробку передач надо снять с мотоцикла и разобрать. Эти работы описаны в инструкции, прилагаемой заводом к машине, и обычно не вызывают трудностей. Иное дело сборка. Здесь важно . не только установить детали в определенном порядке, но главное — обеспечить требуемый характер их соединения. Если, скажем, шестерне надлежит сидеть на валу неподвижно, чтобы, вращаться вместе с ним, то ее отверстие по диаметру должно быть меньше вала. И наоборот, свободно вращающаяся шестерня должна надеваться на вал с определенным зазором. Отклонения от этих требований, вызванные износом деталей, нарушают работу механизма. Поэтому после разборки и промывки деталей целесообразно проверить их основные размеры, которые должны соответствовать приведенным в таблице значениям, иначе вскоре после замены только поврежденной детали коробку передач придется снова разбирать, чтобы установить ряд новых. Собирать коробку рекомендуем в следующем порядке, по узлам. В крышку 14 (рис. 3) запрессовать до упора шарикоподшипник 17 ведущего вала, ось 15 паразитной шестерни заподлицо с наружной стенкой крышки (натяг не менее 0,01 мм), установочные штифты 16 и 19 (натяг не менее 0,03 мм), заднюю втулку пускового вала (натяг ие менее 0,025 мм) и сальник 3. Установить кронштейн 25, предварительно собранный с рычагом 24 и роликом 22, и закрепить его гайкой 5 с плоской шайбой в. Установить в отверстие для ведомого вала сальник 1. В ведущий вал 35 (см. рис. 1) коробки передач запрессовать шпонку 36 и затем напрессовать на него до упора шестерню 34 третьей передачи. Щуп 0,05 не должен проходить между торцем напрессованной без перекоса шестерни и буртиком вала. Надеть на вал шестерню 33 четвертой передачи и ввести ее кулачки в полное зацепление с кулачками шестерни 34 третьей передачи. Напрессовать на вал шарикоподшипник 32 до упора в торец шестерни 33, надеть прокладку 31 и напрессовать на вал муфту 30, так чтобы она плотно легла на прокладку. Надеть на передний конец ведомого вала 14 втулку 13 до упора в шлицы, на нее — шестерню 12. Запрессовать две противоположные шпонки 15, надеть на вал муфту 11, а на нее — муфту 10, втулки 8 и на них — шестерни 9 и 7. Запрессовать оставшиеся две шпонки 15, надеть на вал муфту 6, а на нее — муфту включения 5. Напрессовать на вал втулку 4 до упора в муфту 6, надеть на втулку шестерню 3, шайбу 2 и напрессовать до упора шарикоподшипник 1. На шлицы вала надеть шестерню 16, шайбу 18 и прокладку 19. Весь иабор деталей, собранных на ведомом валу, удет закреплен, когда иа свободный конец его напрессуете шарикоподшипник 20. Все шестерни ведомого вала должны легко, без заеданий вращаться на валу (радиальный зазор 0,02—0,1 мм), муфты включения передач — свободно передвигаться по шлицам муфт ведомого вала. Убедившись в этом, можно слегка смазать все трущиеся пары маслом, которым будет заправлена коробка передач, чтобы избавить детали от сухого трения в первые минуты работы агрегата на мотоцикле. В картер 3 (рис. 4) запрессовать ось 25 диска переключения передач и ось 22 рычажного фиксатора. Привернуть к картеру болтом 17 упор 20 возвратной пружины кулачка-кривошипа. Привернуть к картеру двумя болтами 30 с шайбами 29 и гайками 26 резиновый буфер 28 зубчатого сектора пускового механизма с накладкой 27, Гайки необходимо зашплинтовать. Запрессовать втулку 31 и сальник 33 с пружиной 32. Запрессовать коротким концом промежуточный вал 13. Надеть иа этот вал шайбу 37 (см. рис. 1). шестерню 38 кулачками наружу, затем надеть шестерню 39 кулачками к шестерне 38, вторую шайбу 37 и пружину 40. Запрессовать в картер ось 18 (см. рис. 2) и надеть на нее собачку 19. Установить в запрессованную втулку 31 (см. рис 4) и сальник 33 вал 5 (см. рис. 2) переключения передач в сборе с педалями. Надеть с внутренней стороны картера возвратную пружину 6 и конец ее завести за выступающий усик упора 20 (см. рис. 4). Надеть на шлицевой участок вала кулачок-кривошип 7 (см. рис. 2), заведя второй конец пружины эа штифт кулачка. Надеть на второй штифт кривошипа пружину 8 и кольцо 10* Конец штифта кривошипа завести в паз собачки переключения. На резьбовой конец вала переключения иадеть шайбу 9 и затянуть все это гайкой 12, которую законтрить шплинтом 13. Установить в картер рычаг 23 (см. рис. 4) включения передачи заднего хода. Установить на ось диск переключения 11 (см. рис. 2)» предварительно закрепив на нем пружину 17 фиксатора диска переключения передач. установить на ось 22 (см. рис. 4) рычажный фиксатор 16 (см. рис, 2), один конец пружины 17 упереть в стенку картера, а второй — завести на фиксатор. Надеть на ось 22 (см. рис. 4) шайбу 15 (см. рис. 2), вставить в отверстие оси шплинт 14 и развести его концы. Теперь можно перейти к общей сборке коробки передач. Запрессовать в картер собранные ранее ведущий и ведомый валы. Завести в пазы муфт, переключающих ведомый вал, вилки 1 и 2 (см. рис. 2) переключения передач и в паз шестерни 16 (см. рис. 1) вилку 3 включения заднего хода (см. рис. 2). Завести в отверстия вилок переключения валик 4 и установить его в соответствующее отверстие картера. Завести штифты вилок 1 и 2 переключения передач в пазы диска переключения, а штифт рычага включения заднего хода завести в паз вилки 3. Привернуть к картеру упор 14 (см. рис. 4) паразитной шестерни винтом 15, Завернуть контакт датчика с пробкой 5. Установить собранную крышку коробки передач на валы, предварительно промазав каким-нибудь герметизирующим составом их плоскости и прокладку. Легкими ударами молотка (не стального) посадить крышку до соприкосновения плоскостей и затянуть крест-накрест девять стяжных болтов 7 (см. рис, 3) с надетыми на них шайбами 8. В собранной коробке валы и шестерни должны легко вращаться от руки без заеданий. Напрессовать ведущую шестерню 24 (см. рис. 1) привода спидометра на хвостовик диска 25 упругой муфты. Легкими ударами молотка напрессовать диск упругой муфты в сборе на ведомый вал, таким образом чтобы отверстие под шплинт находилось между пальцами диска. Поставить шайбу 26, затянуть до отказа гайку 27 и зашплинтовать ее. Вставить ведомую шестерню 23 вала спидометра в отверстие картера, предварительно смазав солидолом ее нижний конец, вставить втулку 22 н через выточку на ней ввернуть болт 21. Для заводки возвратной пружины сектора пускового вала необходимо повернуть переднюю втулку 42 на 180° против часовой стрелки и закрепить ее двумя винтами. Установить рычаг 52 на выступающий конец вала пускового механизма и закрепить его клиновым болтом 50. Установить механизм выключения сцепления и завернуть сливную пробку 9 (см. рис. 3) с шайбой 10 и сапун 13 в сборе со щупом 12.
После установки коробки передач на мотоцикл не забудьте залить в нее масло.
